產品概述
q61f三片式活接對焊球閥是上海泰通閥門球閥系列產品，適用于工業管路系統的介質控制。
主要零部件材料
主要零部件材料
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/4" | 2/2" | 2" |
|---|---|---|---|---|---|---|---|---|
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
| D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
| L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
| H | 48 | 48 | 54 | 57 | 72 | 79 | 81 | 97 |
| E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
| 零件名稱 | 材質 | |||||||
| 閥體 | 不銹鋼CF8M | |||||||
| 密封圈 | 聚四氟乙烯PTFE | |||||||
| 閥蓋 | 不銹鋼CF8/CF8M | |||||||
| 球體 | 不銹鋼CF8 | |||||||
| 閥桿 | 不銹鋼SS316 | |||||||
| 螺母 | 不銹鋼CF8 | |||||||
| 墊圈 | 聚四氟乙烯PTFE | |||||||
| 手柄套 | 塑料 | |||||||
| 手柄 | 不銹鋼SS304 | |||||||
| 壓緊螺母 | 不銹鋼SS304 | |||||||
| 彈簧墊圈 | 不銹鋼SS304 | |||||||
| 鎖片 | 不銹鋼SS304 | |||||||
| 螺栓 | 不銹鋼SS304 | |||||||
| 套管 | 不銹鋼CF8 |
執行標準
GB12224ANSI

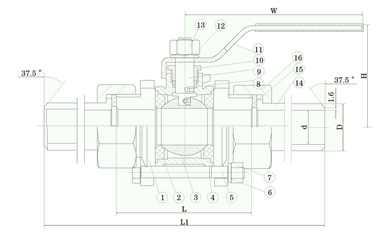

結構圖與尺寸圖
結構圖 / 尺寸圖
