產品概述
三片式全通徑經濟型球閥是上海泰通閥門球閥系列產品，適用于工業管路系統的介質控制。
主要零部件材料
主要零部件材料
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" | 2/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
| P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
| 零件名稱 | 材質 | ||||||||||
| 閥體 | 不銹鋼CF8M | 碳鋼WCB | |||||||||
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | |||||||||
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB | |||||||||
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 | |||||||||
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 | |||||||||
| 螺母 | 不銹鋼SS304 | FCD45 | |||||||||
| 墊圈 | 不銹鋼SS304 | FCD45 | |||||||||
| 手柄套 | 塑料 | 塑料 | |||||||||
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 | |||||||||
| 閥桿螺母 | 不銹鋼SS304 | B7 | |||||||||
| 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 | |||||||||
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | |||||||||
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | |||||||||
| 螺栓 | 不銹鋼SS304 | B8 |
執行標準
GB12224ANSI
結構圖與尺寸圖

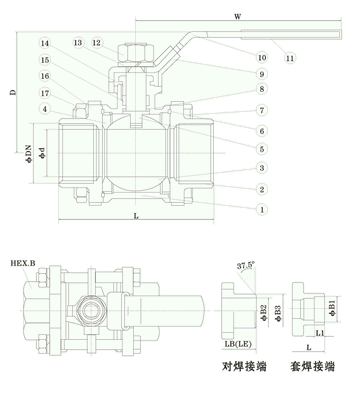

結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
