產品概述
Q11F一片式球閥是上海泰通閥門球閥系列產品，適用于工業管路系統的介質控制。
主要零部件材料
主要零部件材料
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" |
|---|---|---|---|---|---|---|---|---|
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
| 零件名稱 | 材質 | |||||||
| 密封圈 | 聚四氟乙烯PTFE | |||||||
| 球體 | 不銹鋼SS316 | |||||||
| 密封墊 | 聚四氟乙烯PTFE | |||||||
| 閥蓋 | 不銹鋼SS316 | |||||||
| 閥體 | 不銹鋼CF8M | |||||||
| 閥桿 | 不銹鋼SS316 | |||||||
| 止推墊圈 | 聚四氟乙烯PTFE | |||||||
| 填料 | 聚四氟乙烯PTFE | |||||||
| 填料壓蓋螺母 | 不銹鋼SS304 | |||||||
| 墊圈 | 不銹鋼SS304 | |||||||
| 閥桿螺母 | 不銹鋼SS304 | |||||||
| 手柄套 | 塑料PLASTIC | |||||||
| 手柄 | 不銹鋼SS304 |
執行標準
BSPBSPT

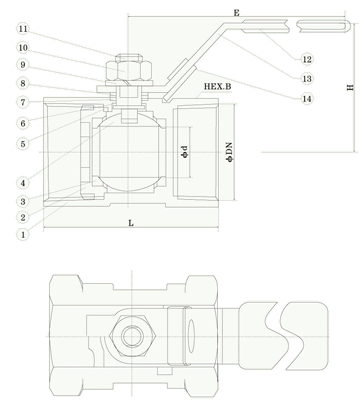

結構圖與尺寸圖
結構圖 / 尺寸圖
