Q347H不銹鋼蝸輪固定球閥

Q347H

球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農

產品分類：球閥

型號：Q347H

立即詢價技術選型

產品概述

球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

主要技術參數

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo	-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304	-46-354℃
CF8	304	304	96-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

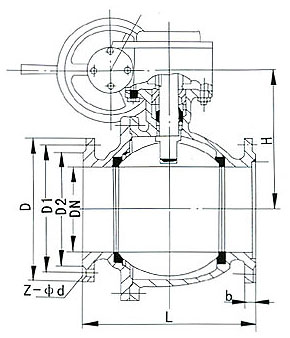

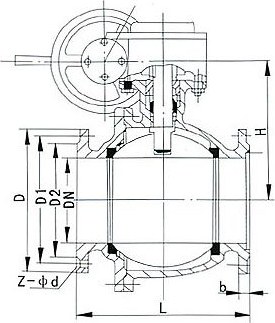

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1	25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L	165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H	50	55	80	102	144	127	152	184	219	376	360	395	430	470	550	580	700	800
手動	H1	75	85	95	707	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

主要零部件材料

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo	-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304	-46-354℃
CF8	304	304	96-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L
