主要技術參數

平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，平板閘閥用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。平板閘閥的特點： 1.平板閘閥閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。 2.平板閘閥閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。 3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。 (1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。 (2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。 (3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。 (4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。 (5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。 (6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。 (7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。 (8) 整體后座 – 硬面，使用壽命最長。 (9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。 (10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。平板閘閥執行標準：設計規范結構長度連接法蘭試驗與檢驗壓力-溫度產品標識 JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220 API6D API6D ANSI6.5 API6D ANSI B16.34 MSS SP-25 平板閘閥產口性能規設計等級常溫下試驗壓力（MPa）適用溫度℃ 適用介質殼體左密封左密封低壓密封 “G”型 “D”型普通型 “抗硫”型 “基本”型公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2總含量大于500mg/m2的介質石油天然氣、水等 2.5 3.75 2.75 2.75 0.6 4.0 6.0 4.4 4.4 0.6 6.4 9.6 7.04 7.04 0.6 磅級Lb 150 3.0 2.2 2.2 0.6 300 7.7 5.6 5.6 0.6 平板閘閥主要零部件材料：閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M 閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP 閥桿 2Cr13 2Cr13 A182-A6a A182-A316S 閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM 墊片 - 螺栓 35 35CrMo A193-B7M A193-B8 適用介質水、油口、蒸汽蒸汽、油品丙烷、乙烯硝酸類平板閘閥主要外形和連接尺寸PN1.6MPa-2.5MPa： 1.6MPa DN L D D1 D2 Do f b H H1 n-Φd 凸面法法 RF (K)Z43WF6C (K)Z543WF6C (K)Z643WF6C (K)Z943WF6C 50 178 160 125 100 250 3 16 584 80 4-Φ18 65 190 180 145 120 250 3 18 634 95 4-Φ18 80 203 195 160 135 250 3 20 688 100 8-Φ18 100 229 215 181 155 300 3 20 863 114 8-Φ18 125 254 245 210 185 350 3 22 940 132 8-Φ18 150 267 280 240 210 350 3 24 1030 150 8-Φ23 200 292 335 295 265 350 3 26 1277 168 12-Φ23 250 330 405 355 320 400 3 30 1491 203 12-Φ25 300 356 460 410 375 450 4 30 1701 237 12-Φ25 350 381 520 470 435 500 4 34 1875 265 16-Φ30 400 406 580 525 485 305 4 36 2180 300 16-Φ30 450 432 640 585 545 305 4 40 2440 325 20-Φ34 500 457 705 650 608 305 4 44 2860 360 20-Φ41 600 508 840 770 718 305 5 48 3450 425 20-Φ41 700 610 910 840 788 305 5 50 3960 460 24-Φ41 800 660 1020 950 898 305 5 52 4550 512 24-Φ41 900 711 1120 1050 998 250 5 54 5250 565 28-Φ48 1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18 2.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18 凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25 65 190 180 145 120 300 3 22 634 95 8-Φ18 80 203 195 160 135 350 3 22 388 100 8-Φ18 100 229 230 190 160 350 3 24 863 114 8-Φ23 125 254 270 220 188, 350 3 28 940 132 8-Φ25 150 267 300 250 218 400 3 30 1030 150 8-Φ25 200 292 360 310 278 450 3 34 1277 168 12-Φ25 250 330 425 370 332 500 3 36 1491 203 12-Φ30 300 356 485 430 390 305 4 40 1701 237 16-Φ30 350 381 550 490 448 305 4 44 1875 265 16-Φ34 400 406 610 550 505 305 4 48 2180 300 16-Φ34 450 432 660 600 555 305 4 50 2440 325 20-Φ34 500 457 730 660 610 305 4 52 2860 360 20-Φ41 600 508 840 770 718 305 5 56 3450 425 20-Φ41 700 610 955 875 815 305 5 60 3960 460 24-Φ48 800 660 1070 990 930 305 5 64 4550 512 24-Φ48 900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54 1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48 無導流孔平板閘閥PN4.0MPa0.0MPa： 4.0MPa DN L D D1 D2 Y Do f f2 b H H1 n-Φd 凹凸法法 MFM (K)Z43WF-40 (K)Z543WF-40 (K)Z643WF-40 (K)Z943WF-40 50 250 160 125 100 88 250 3 4 20 584 80 4-Φ18 65 280 180 145 120 110 250 3 4 22 634 95 8-Φ18 80 310 195 160 135 121 250 3 4 22 679 102 8-Φ18 100 350 230 190 160 150 300 3 4.5 24 863 115 8-Φ23 125 400 270 220 188 176 350 3 4.5 28 940 133 8-Φ25 150 450 300 250 218 204 350 3 4.5 30 1040 152 8-Φ25 200 550 375 320 282 260 350 3 4.5 38 1282 188 12-Φ30 250 650 445 385 345 313 400 3 4.5 42 1495 223 12-Φ34 300 750 415 450 408 364 450 4 4.5 46 1701 250 16-Φ34 350 850 470 510 465 422 500 4 5 52 1880 280 16-Φ34 400 950 655 585 535 474 305 4 5 58 2200 310 20-Φ41 450 1050 680 610 560 524 305 4 5 60 2480 335 20-Φ41 500 1150 755 670 612 576 305 4 5 62 2890 380 20-Φ48 600 1350 890 795 730 678 305 5 6 62 2480 450 20-Φ54 700 1450 <, /TD> 995 900 835 768 305 5 6 68 3985 500 24-Φ54 800 1650 1135 1030 960 876 305 5 6 76 4750 570 24-Φ58 6.4MPa 50 250 175 135 105 88 250 3 4 26 584 90 4-Φ23 凹凸法法 MFM (K)Z43WF-64 (K)Z543WF-64 (K)Z643WF-64 (K)Z943WF-64 65 280 200 160 130 110 250 3 4 28 634 105 8-Φ23 80 310 210 170 140 121 250 3 4 30 679 110 8-Φ23 100 350 250 200 168 150 300 3 4.5 32 763 130 8-Φ25 125 400 295 202 176 350 3 4.5 36 970 150 8-Φ30 - 150 450 340 280 240 204 350 3 4.5 38 1038 175 8-Φ34 200 500 405 345 300 260 350 3 4.5 44 1282 210 12-Φ34 250 650 470 400 352 313 400 3 4.5 48 1495 240 12-Φ41 300 750 530 460 412 364 450 4 4.5 54 1965 270 16-Φ41 350 850 595 525 475 422 500 4 5 60 2185 300 16-Φ41 400 950 670 585 525 474 305 4 5 66 2573 335 16-Φ48 450 1050 715 630 570 524 305 4 5 68 2800 360 20-Φ48 500 1150 800 705 640 576 305 4 5 70 3280 405 20-Φ54 600 1350 930 820 750 678 305 5 6 76 380 470 20-Φ58 10.0MPa 50 250 195 145 112 88 250 3 4 28 590 100 4-Φ25 凹凸法法 MFM (K)Z43WF00 (K)Z543WF00 (K)Z643WF00 (K)Z943WF00 65 280 220 170 138 110 250 3 4 32 640 115 8-Φ25 80 310 230 180 148 121 250 3 4 34 680 120 8-Φ25 100 350 265 210 172 150 300 3 4.5 38 870 135 8-Φ30 125 400 310 250 210 176 350 3 4.5 42 980 155 8-Φ34 150 450 350 290 250 204 350 3 4.5 46 1100 180 12-Φ34 200 550 430 360 312 260 350 3 4.5 454 1315 220 12-Φ41 250 650 500 430 382 313 400 3 4.5 60 1605 255 12-Φ41 300 75 585 500 442 364 450 4 4.5 70 1925 295 16-Φ48 350 850 665 560 408 422 500 4 5 76 2280 335 16-Φ54 400 950 715 620 558 474 305 4 5 80 2580 360 16-Φ54 產品尺寸	設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識	JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220	API6D
設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI6.5	API6D	ANSI B16.34	MSS SP-25
設計等級	常溫下試驗壓力（MPa）	適用溫度℃	適用介質
殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
2.5	3.75	2.75	2.75	0.6
4.0	6.0	4.4	4.4	0.6
6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
300	7.7	5.6	5.6	0.6
閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite	聚四氟乙烯/PTFE+FPM
墊片	-
螺栓	35	35CrMo	A193-B7M	A193-B8
適用介質	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類

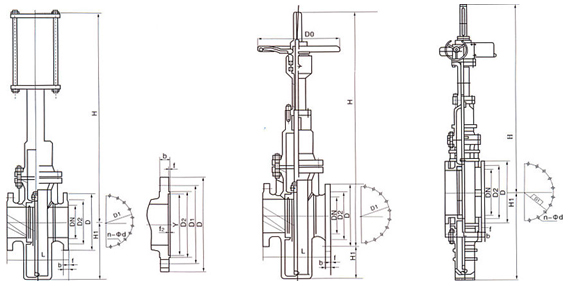

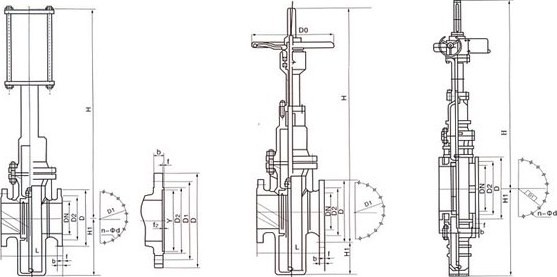

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
凸面法法 RF (K)Z43WF6C (K)Z543WF6C (K)Z643WF6C (K)Z943WF6C	50	178	160	125	100	250	3	16	584	80	4-Φ18
65	190	180	145	120	250	3	18	634	95	4-Φ18
80	203	195	160	135	250	3	20	688	100	8-Φ18
100	229	215	181	155	300	3	20	863	114	8-Φ18
125	254	245	210	185	350	3	22	940	132	8-Φ18
150	267	280	240	210	350	3	24	1030	150	8-Φ23
200	292	335	295	265	350	3	26	1277	168	12-Φ23
250	330	405	355	320	400	3	30	1491	203	12-Φ25
300	356	460	410	375	450	4	30	1701	237	12-Φ25
350	381	520	470	435	500	4	34	1875	265	16-Φ30
400	406	580	525	485	305	4	36	2180	300	16-Φ30
450	432	640	585	545	305	4	40	2440	325	20-Φ34
500	457	705	650	608	305	4	44	2860	360	20-Φ41
600	508	840	770	718	305	5	48	3450	425	20-Φ41
700	610	910	840	788	305	5	50	3960	460	24-Φ41
800	660	1020	950	898	305	5	52	4550	512	24-Φ41
900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
80	203	195	160	135	350	3	22	388	100	8-Φ18
100	229	230	190	160	350	3	24	863	114	8-Φ23
125	254	270	220	188,	350	3	28	940	132	8-Φ25
150	267	300	250	218	400	3	30	1030	150	8-Φ25
200	292	360	310	278	450	3	34	1277	168	12-Φ25
250	330	425	370	332	500	3	36	1491	203	12-Φ30
300	356	485	430	390	305	4	40	1701	237	16-Φ30
350	381	550	490	448	305	4	44	1875	265	16-Φ34
400	406	610	550	505	305	4	48	2180	300	16-Φ34
450	432	660	600	555	305	4	50	2440	325	20-Φ34
500	457	730	660	610	305	4	52	2860	360	20-Φ41
600	508	840	770	718	305	5	56	3450	425	20-Φ41
700	610	955	875	815	305	5	60	3960	460	24-Φ48
800	660	1070	990	930	305	5	64	4550	512	24-Φ48
900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54
1000	811	1305	1210	1140	-	5	68	5870	660	28-Φ48
4.0MPa	DN	L	D	D1	D2	Y	Do	f	f2	b	H	H1	n-Φd
凹凸法法 MFM (K)Z43WF-40 (K)Z543WF-40 (K)Z643WF-40 (K)Z943WF-40	50	250	160	125	100	88	250	3	4	20	584	80	4-Φ18
65	280	180	145	120	110	250	3	4	22	634	95	8-Φ18
80	310	195	160	135	121	250	3	4	22	679	102	8-Φ18
100	350	230	190	160	150	300	3	4.5	24	863	115	8-Φ23
125	400	270	220	188	176	350	3	4.5	28	940	133	8-Φ25
150	450	300	250	218	204	350	3	4.5	30	1040	152	8-Φ25
200	550	375	320	282	260	350	3	4.5	38	1282	188	12-Φ30
250	650	445	385	345	313	400	3	4.5	42	1495	223	12-Φ34
300	750	415	450	408	364	450	4	4.5	46	1701	250	16-Φ34
350	850	470	510	465	422	500	4	5	52	1880	280	16-Φ34
400	950	655	585	535	474	305	4	5	58	2200	310	20-Φ41
450	1050	680	610	560	524	305	4	5	60	2480	335	20-Φ41
500	1150	755	670	612	576	305	4	5	62	2890	380	20-Φ48
600	1350	890	795	730	678	305	5	6	62	2480	450	20-Φ54
700	1450 <, /TD>	995	900	835	768	305	5	6	68	3985	500	24-Φ54
800	1650	1135	1030	960	876	305	5	6	76	4750	570	24-Φ58
6.4MPa	50	250	175	135	105	88	250	3	4	26	584	90	4-Φ23
凹凸法法 MFM (K)Z43WF-64 (K)Z543WF-64 (K)Z643WF-64 (K)Z943WF-64	65	280	200	160	130	110	250	3	4	28	634	105	8-Φ23
80	310	210	170	140	121	250	3	4	30	679	110	8-Φ23
100	350	250	200	168	150	300	3	4.5	32	763	130	8-Φ25
125	400	295	202	176	350	3	4.5	36	970	150	8-Φ30	-
150	450	340	280	240	204	350	3	4.5	38	1038	175	8-Φ34
200	500	405	345	300	260	350	3	4.5	44	1282	210	12-Φ34
250	650	470	400	352	313	400	3	4.5	48	1495	240	12-Φ41
300	750	530	460	412	364	450	4	4.5	54	1965	270	16-Φ41
350	850	595	525	475	422	500	4	5	60	2185	300	16-Φ41
400	950	670	585	525	474	305	4	5	66	2573	335	16-Φ48
450	1050	715	630	570	524	305	4	5	68	2800	360	20-Φ48
500	1150	800	705	640	576	305	4	5	70	3280	405	20-Φ54
600	1350	930	820	750	678	305	5	6	76	380	470	20-Φ58
10.0MPa	50	250	195	145	112	88	250	3	4	28	590	100	4-Φ25
凹凸法法 MFM (K)Z43WF00 (K)Z543WF00 (K)Z643WF00 (K)Z943WF00	65	280	220	170	138	110	250	3	4	32	640	115	8-Φ25
80	310	230	180	148	121	250	3	4	34	680	120	8-Φ25
100	350	265	210	172	150	300	3	4.5	38	870	135	8-Φ30
125	400	310	250	210	176	350	3	4.5	42	980	155	8-Φ34
150	450	350	290	250	204	350	3	4.5	46	1100	180	12-Φ34
200	550	430	360	312	260	350	3	4.5	454	1315	220	12-Φ41
250	650	500	430	382	313	400	3	4.5	60	1605	255	12-Φ41
300	75	585	500	442	364	450	4	4.5	70	1925	295	16-Φ48
350	850	665	560	408	422	500	4	5	76	2280	335	16-Φ54
400	950	715	620	558	474	305	4	5	80	2580	360	16-Φ54
