產品概述
焊連接的閘適用于公稱壓力PN16.0～32.0Mpa，工作溫度≤540℃（其中P(57)170V工作溫度為570℃）的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽酸性介質等。操作方式等。操作方式有：手動、齒輪傳動、電動等。
產品特點
- 1.設計制造按JB/T3395等標準，可與國產設備配套使用
- 2.閥門中腔采用壓力自緊式密封結構，密封性能越好
- 支管兩端為焊接結構
- 3.閘板和閥座的密封面采用司太立（stellite）鈷基硬質合金扒焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好
- 4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
- 5.啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式
主要零部件材料
主要零部件材料
| 閥 體 | WCB、A105 | WC6、12Cr1MoV | WC9、12Cr1MoV |
|---|---|---|---|
| 閥 蓋 | WCB、35 | WC6、12CrMoV | WC6、12Cr1MoV |
| 支 架 | WCB | WCB | WCB |
| 閘 板 | WCB | WC6 | WC9 |
| 閥 桿 | 2Cr13 | 25Cr2MoV、20Cr1MoV1A | 25Cr2MoV、20Cr1MoV1A |
| 閥 座 | 25 | 304 | 304 |
| 密封環 | 包覆墊、增強柔性石墨 | ||
| 填 料 | 增強柔性石墨 | ||
| 閥桿螺母 | ZCuA110Fe3 |
執行標準
GB/T15188JB/T3595JB2766JB/T3395

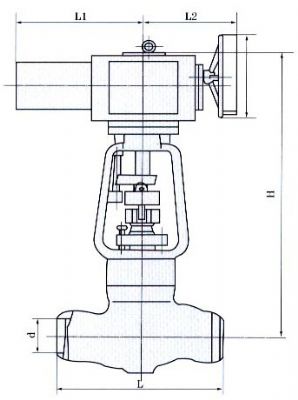

結構圖與尺寸圖

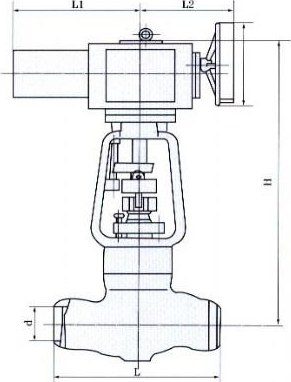

結構圖 / 尺寸圖
