產品概述
磅級高溫高壓電站截閥適用于ANSI Class1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
產品特點
- 1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用
- 2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好
- 支管兩端為4.閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面6.閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩
- 7.閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏
- 8.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構
- 除就地操作外，還可進行遠距離操作
主要零部件材料
主要零部件材料
| 閥 體 | WCB | WC1 | WC6 | WC9 |
|---|---|---|---|---|
| 閥 蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 支 架 | WCB | WCB | WCB | WCB |
| WC1 | WC6 | WC9 | ||
| 閥 瓣 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 閥 桿 | 25Cr2MoV | 25Cr2MoV | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 閥 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
| 密封環 | 增強柔性石墨 | |||
| 填 料 | 增強柔性石墨 | |||
| 閥桿螺母 | ZCuA110Fe3 |
執行標準
ANSI

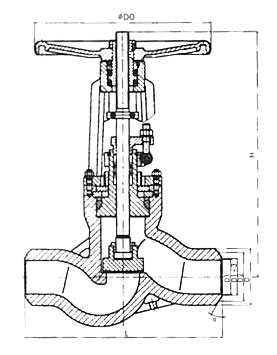

結構圖與尺寸圖

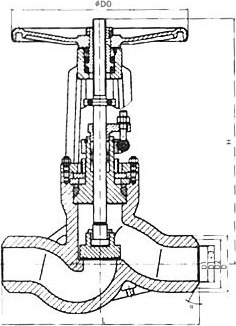

結構圖 / 尺寸圖
