產品概述
水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。
產品特點
- 1.產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀
- 連接端有法蘭和焊接，可根據用戶不同要求配接
- 2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性
- 3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
- 4.結構緊湊，操作靈活，檢修方便，使用壽命長
- 5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠
- 填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
主要零部件材料
主要零部件材料
| 閥 體 | 25、WCB |
|---|---|
| 閥 蓋 | 25、WCB |
| 支 架 | 25、WCB |
| 閥 瓣 | 2Cr13、WCB |
| 閥 桿 | 2Cr13 |
| 閥 座 | 25、304 |
| 密封環 | 包覆墊、增強柔性石墨 |
| 填 料 | 膨脹柔性石墨 |
| 閥桿螺母 | ZCuA110Fe3 |
執行標準
GB12235

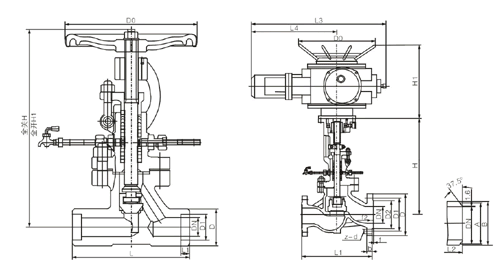

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
