產品概述
AQ-20空壓機安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| NO. | 零件名稱 | AQ-20 材料 | |||||
|---|---|---|---|---|---|---|---|
| 1 | 閥體 | 2Cr13 | |||||
| 2 | 閥座 | 2Cr13 | |||||
| 3 | 閥瓣 | 2Cr13 | |||||
| 4 | 閥桿 | 2Cr13 | |||||
| 5 | 閥蓋 | ZG230-450 | |||||
| 6 | 閥帽 | ZG230-450 | |||||
| 公稱通徑DN(mm) | 尺寸 (mm) | ||||||
| Do | G | D | D1 | Z-Фd | L | H | |
| 20 | 17 | G1〞 | 62 | 44 | 47 | 25 | 220 |
| 25 | 20 | M36×2 | 70 | 50 | 4-20 | 28 | 226 |
主要零部件材料
主要零部件材料
| NO. | 零件名稱 | AQ-20 材料 |
|---|---|---|
| 1 | 閥體 | 2Cr13 |
| 2 | 閥座 | 2Cr13 |
| 3 | 閥瓣 | 2Cr13 |
| 4 | 閥桿 | 2Cr13 |
| 5 | 閥蓋 | ZG230-450 |
| 6 | 閥帽 | ZG230-450 |

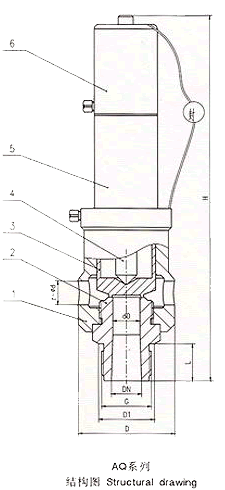

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
