產品概述
HQ41X滑道滾球式止回閥是上海泰通閥門止回閥系列產品，適用于工業管路系統的介質控制。
主要零部件材料
主要零部件材料
| 零件名稱 | 閥體 | 球 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材料 | 鑄鐵、球鐵、鑄鋼 | 鋼體外包橡膠 | ||||||||
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| H | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |
執行標準
GB/T 9113GB/T 13927GB/T 17241

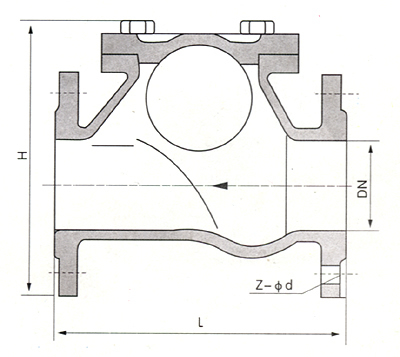

結構圖與尺寸圖

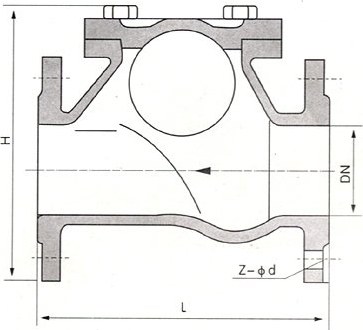

結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
