產品概述
波紋管平衡式安全閥/ZL47F-16型自力式平衡閥是上海泰通閥門平衡閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 型號 | 公稱壓力 | 殼體試驗壓力 | 使用介質 | 介質溫度 | |
|---|---|---|---|---|---|
| ZL47F6 | 1.6MPa | 2.4MPa | 水、油等非腐蝕性液體 | 0～100℃ | |
| DN | 15 20 25 32 40 50 | 65 | 80 100 125 150 200 250 | 300 | 350 |
| L | 110 110 115 160 200 215 | 230 | 275 290 315 350 430 520 | 635 | 670 |
| H1 | 122 122 137 182 191 197 | 205 | 259 268 334 357 407 452 | 486 | 555 |
| H2 | 70 70 74 91 147 147 | 154 | 181 211 227 260 303 367 | 430 | 495 |
執行標準
GB4216

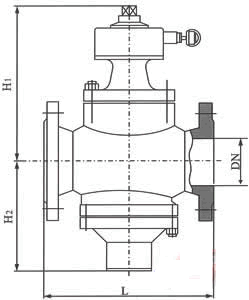

結構圖與尺寸圖
結構圖 / 尺寸圖
