產品概述

氣動調節閥/ZJHP、ZJHM氣動薄膜單座、套筒調節閥是上海泰通閥門調節閥系列產品，適用于工業管路系統的介質控制。

主要技術參數

閥體、閥蓋	HT200、ZG230-450、ZG1Cr18Ni9Ti	閥芯、閥座	1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯	增強聚四氟乙烯	填料	聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片	橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片	膜蓋	A3
波文膜片	丁腈橡膠夾增強滌綸織物	彈簧	60Si2Mn
閥桿、推桿	2Cr13、1Cr18Ni9Ti	襯套	2Cr13
公稱通徑DN(mm) (閥芯直徑dn)	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
10	12	15	20
額定流量系數KV	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)	10	16	25	40	60	100
膜片有效面積Ae(cm2)	280	400	600	1000	1600
信號范圍Pr(Kpa)	20～100、 40～200、 80～240 段幅；20～60、 60～100
氣源壓力Ps(Mpa)	0.14～0.4
固有流量特性	直線、等百分比
固有可調比R	50：1
允許泄漏量	硬閥座：Ⅳ級、軟閥座：Ⅵ級
公稱壓力PN(Mpa)	1.6、 4.0、 6.4
工作溫度t (℃)	常溫型	-20～200、 -40～250、 -60～250
散熱型	-40～450、 -60～450
高溫型	450～560
低溫型	-60～100、 00～200、 -200～-250

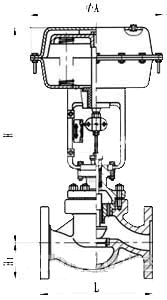

公稱通徑	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	PN16	185	200	205	222	250	276	298	350	410	451	600	670	735
PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
PN64	200	210	220	251	286	311	337	394	440	475	630	700	765
H1	常	PN16	487	493	524	524	538	686	706	726	969	969	1009	1353	1390
溫	PN40	487	493	524	524	538	686	706	733	979	979	1029	1373	1415
型	PN64	497	503	534	534	546	696	713	743	999	999	1044	1385	1425
中溫型	標準型加200	標準型加250	標準型加320	標準型加350
H2	PN16	53	58	68	73	80	90	98	108	123	140	168	203	230
PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
PN64	63	68	75	83	88	100	105	125	148	170	203	235	265
A	282	360	470	620
法蘭標準	GB：1.6、2.5、4.0、6.4Mpa ANSI；150、300、600Lb JIS：10K、20K、30K

主要零部件材料

閥體、閥蓋	HT200、ZG230-450、ZG1Cr18Ni9Ti	閥芯、閥座	1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯	增強聚四氟乙烯	填料	聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片	橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片	膜蓋	A3
波文膜片	丁腈橡膠夾增強滌綸織物	彈簧	60Si2Mn
閥桿、推桿	2Cr13、1Cr18Ni9Ti	襯套	2Cr13
