產品概述
三通調節閥是上海泰通閥門調節閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 額定行程L（mm） | 16 | 25 | 40 | 60 | 100 | ||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||
| 固有流量特性 | 直線、拋物線 | ||||||||||||
| 固有可調比R | 30：1 | ||||||||||||
| 工作溫度t（℃） | 普通型：鑄鐵-20～200、鑄鋼-40～250、鑄不銹鋼-60～250 散熱型：鑄鋼-40～450、鑄不銹鋼-60～450 | ||||||||||||
| 兩種介質溫度差t（℃） | 鑄鐵≤150、鑄鋼和鑄不銹鋼≤200 | ||||||||||||
| 信號范圍Pr（kpa） | 20～100 | ||||||||||||
| 氣源壓力Ps（MPa） | 0.14～0.4 | ||||||||||||
| 允許泄漏量l/h | 10 -4 ×閥額定容量 | ||||||||||||
| 允許壓差△P（MPa） | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | 0.04 | 0.02 |

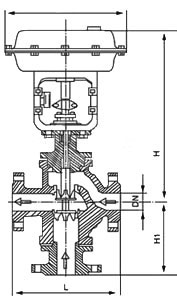

結構圖與尺寸圖
