產品概述
D343H型金屬密封蝶閥是上海泰通閥門蝶閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 型號 | D343H6 | D343H6P | D343H6R | |
|---|---|---|---|---|
| 工作壓力（MPa） | 1.6 | |||
| 適用溫度（℃） | ≤425 | ≤200 | ||
| 適用介質 | 水、油或非腐蝕性介質 | 硝酸類介質 | 醋酸類介質 | |
| 材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L |
| 閥桿 | 2Cr13 | 304 | 316L | |
| 閥體密封面 | 堆焊 507 | － | － | |
| 蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | |
| 填料 | 柔性石墨 | PTFE | PTFE |
執行標準
GB/T 9113GB/T 13927GB/T 12220GB/T 12221GB/T 12238

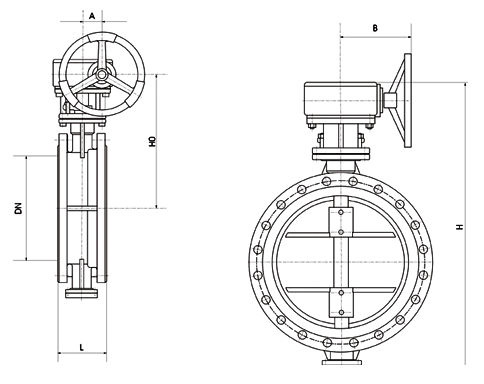

結構圖與尺寸圖
結構圖 / 尺寸圖
