產品概述

Y型鍛鋼截止閥是上海泰通閥門鍛鋼閥門系列產品，適用于工業管路系統的介質控制。

主要零部件材料

主要零部件材料

鍛鋼截止閥體蓋連接設計形式有三種一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。鍛鋼截止閥設計與應用規范 1、設計制造：按ANSIB16.34； API602;BS5352 2、連接端尺寸：（1）、承插孔尺寸按ANSIB16.11；JIS B2306 （2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203 3、閥門檢測和試驗;按API598 4、材料：按AISI/ASTM的規定 5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。 6、標記按MSS-SP-25 鍛鋼截止閥結構 1、全徑或縮徑 2、明桿支架式 3、自定心壓板壓套式 4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋 5、整體式上密封座 6、閥瓣可變換為節流型、針型、球型和止回型鍛鋼截止閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保 150-800Lb Y型鍛鋼截止閥主要尺寸及重量規格 S L T W H(開) ≈ 重量（㎏） ≈ 英制公制 A N S I J I S ANSI牙型60゜(NPT) JIS.ISC.SC牙型55゜（PC）縮徑全徑縮徑全徑縮徑全徑縮徑全徑縮徑全徑縮徑全徑縮徑全徑 3/8 10 17.6 17.9 79 3/8 3/8 100 153 1.9 1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 158 1.9 2.1 3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 192 2.1 2.3 1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 125 252 3.3 3.6 1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 160 252 7.5 7.8 1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 152 1 1/2 1 1/4 1 1/2 1 1/4 160 289 7.5 8.2 2 1 1/2 50 40 61.1 48.7 61.1 49.1 172 2 1 1/2 2 1 1/2 180 330 11.4 12.0 2 50 61.1 61.1 200 2 2 240 370 14.6 15.0 150-800Lb Y型鍛鋼截止閥標準材質 序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L) 2 閥瓣 A182 F430 A182 F304 A182 F304(L) A182 F316(L) 3 閥桿 A182 F6a A182 F22 A182 F304(L) A182 F316(L) 4 墊片 304夾柔性石墨 316夾PTFE 5 閥蓋 A105N A182 F22 A182 F304(L) A182 F316(L) 6 閥蓋螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 圓柱銷 A276 420 A182F304 8 填料壓套 A276 410 A182 F304(L) A182 F316(L) 9 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 10 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L) 11．13 螺母 A276 420 12 閥桿螺母 A194 2H A194 4 A194 8 A194 8M 14 銘牌 SS 15 手輪 A197 16 填料柔性石墨+碳素纖維PTFE 適用介質 水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等適用溫度 -29℃～425℃ -29℃～550℃ -29℃～200℃ 注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼產品結構圖	規格	S	L	T	W	H(開) ≈	重量（㎏） ≈	英制	公制	A N S I	J I S	ANSI牙型60゜(NPT)	JIS.ISC.SC牙型55゜（PC）	縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑	3/8		10		17.6		17.9		79	3/8		3/8		100	153	1.9		1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	158	1.9	2.1	3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	100	192	2.1	2.3	1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	3/4	125	252	3.3	3.6	1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	1 1/4	1	1 1/4	1	160	252	7.5	7.8	1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	152	1 1/2	1 1/4	1 1/2	1 1/4	160	289	7.5	8.2	2	1 1/2	50	40	61.1	48.7	61.1	49.1	172	2	1 1/2	2	1 1/2	180	330	11.4	12.0		2		50		61.1		61.1	200		2		2	240	370	14.6	15.0	序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM	Type A105N	Type F22	Type F304(L)	Type F316(L)	1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)	2	閥瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)	3	閥桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)	4	墊片	304夾柔性石墨	316夾PTFE	5	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)	6	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M	7	圓柱銷	A276 420	A182F304	8	填料壓套	A276 410	A182 F304(L)	A182 F316(L)	9	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M	10	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)	11．13	螺母	A276 420	12	閥桿螺母	A194 2H	A194 4	A194 8	A194 8M	14	銘牌	SS	15	手輪	A197	16	填料	柔性石墨+碳素纖維PTFE	適用介質	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等	適用溫度	-29℃～425℃	-29℃～550℃	-29℃～200℃
規格	S	L	T	W	H(開) ≈	重量（㎏） ≈
英制	公制	A N S I	J I S	ANSI牙型60゜(NPT)	JIS.ISC.SC牙型55゜（PC）
縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑
3/8		10		17.6		17.9		79	3/8		3/8		100	153	1.9
1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	158	1.9	2.1
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	100	192	2.1	2.3
1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	3/4	125	252	3.3	3.6
1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	1 1/4	1	1 1/4	1	160	252	7.5	7.8
1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	152	1 1/2	1 1/4	1 1/2	1 1/4	160	289	7.5	8.2
2	1 1/2	50	40	61.1	48.7	61.1	49.1	172	2	1 1/2	2	1 1/2	180	330	11.4	12.0
	2		50		61.1		61.1	200		2		2	240	370	14.6	15.0
序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
3	閥桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
4	墊片	304夾柔性石墨	316夾PTFE
5	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圓柱銷	A276 420	A182F304
8	填料壓套	A276 410	A182 F304(L)	A182 F316(L)
9	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
11．13	螺母	A276 420
12	閥桿螺母	A194 2H	A194 4	A194 8	A194 8M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨+碳素纖維PTFE
適用介質	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度	-29℃～425℃	-29℃～550℃	-29℃～200℃

執行標準

BS5352ANSIBS21API602API598

結構圖與尺寸圖

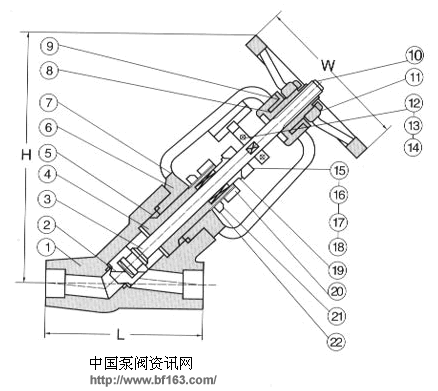

Y型鍛鋼截止閥結構圖 / 尺寸圖

結構圖 / 尺寸圖
